Le meulage des bords d’une tranche est une étape d’usinage importante pour contrôler la forme et l’état de surface de la zone périphérique d’une tranche semi-conductrice. Contrairement au meulage de surface, qui enlève de la matière sur toute la surface de la tranche, le meulage des bords se concentre sur la circonférence de la tranche, où la géométrie des bords, l'écaillage et la qualité de la surface doivent être soigneusement contrôlés.
Le processus utilise des outils de meulage appropriés pour éliminer une quantité contrôlée de matériau du bord de la plaquette et former le profil requis. Le choix de la meule, du matériau de la plaquette, de la géométrie des bords, des paramètres de traitement et de l'équipement affectent tous le résultat final.
Le meulage des bords d’une plaquette est un processus d’usinage utilisé pour enlever et façonner du matériau autour du bord extérieur d’une plaquette semi-conductrice. Le processus peut être appliqué au périmètre de la tranche et aux zones de transition proches du bord, en fonction de la géométrie requise de la tranche.
Lors du traitement de la tranche, le bord est exposé à des forces mécaniques différentes de celles agissant sur la surface centrale de la tranche. Un bord mal formé ou endommagé peut contenir des éclats, des transitions brusques ou des défauts locaux. Le meulage des bords permet un enlèvement de matière contrôlé pour produire un profil de bord et un état de surface plus cohérents.
Le meulage des bords des plaquettes est lié à plusieurs termes, notamment le traitement des bords des plaquettes, le profilage des bords des plaquettes et le chanfreinage des bords des plaquettes. Ces termes décrivent des opérations associées, mais ils ne doivent pas toujours être traités comme des synonymes exacts.
Pour une explication plus large du meulage de plaquettes et de son rôle dans le traitement des semi-conducteurs, voir meulage de plaquettes semi-conductrices . Le meulage des bords diffère du meulage de surface de plaquette classique car la cible d'usinage est concentrée autour du périmètre de la plaquette plutôt que sur la surface principale de la plaquette.
Le bord d’une plaquette semi-conductrice nécessite une géométrie et une qualité de surface contrôlées car il est plus vulnérable aux dommages mécaniques qu’une grande surface centrale plate. Le meulage des bords des plaquettes aide les fabricants à gérer ces exigences lors du traitement des plaquettes.
Le bord de la tranche peut être vulnérable à l'écaillage lors de la manipulation et du traitement ultérieur. Le meulage élimine les matériaux irréguliers ou endommagés et produit un état de bord plus contrôlé.
L’objectif n’est pas simplement d’enlever le plus de matière possible. Un meulage excessif peut introduire des contraintes mécaniques supplémentaires ou un enlèvement de matière inutile. Un processus de meulage approprié doit donc équilibrer l’efficacité de l’enlèvement et la qualité des bords.
La forme du bord de la tranche affecte la façon dont la tranche passe de la surface principale au périmètre extérieur. Le meulage des bords peut être utilisé pour créer un profil défini en fonction des exigences de la tranche et de l'équipement de traitement.
Une géométrie cohérente est particulièrement importante lorsque les plaquettes doivent passer par plusieurs étapes de manipulation et de traitement. Les variations de forme des bords peuvent rendre la manipulation ou l’inspection en aval moins cohérente.
Un processus de meulage contrôlé peut réduire les irrégularités sur le périmètre de la plaquette et produire une surface de bord plus uniforme. La qualité finale dépend de la meule, du grain abrasif, des paramètres de traitement, du matériau de la plaquette et de l'état de l'outil.
Pour cette raison, le meulage des bords doit être considéré comme une opération d’usinage de précision contrôlée plutôt que comme une simple étape d’enlèvement de matière.
La zone d'usinage exacte dépend de la géométrie de la plaquette et du profil de bord requis. En général, le processus se concentre sur la circonférence extérieure et les zones immédiatement adjacentes.
| Zone de traitement | Objectif typique |
|---|---|
| Bord extérieur de la plaquette | Supprimer les matériaux irréguliers et contrôler le profil des bords |
| Bord chanfreiné | Former ou affiner la transition entre les surfaces des plaquettes |
| Zone de transition de bord | Maintenir une transition contrôlée entre la surface principale et le périmètre |
La surface centrale de la tranche n'est normalement pas la cible principale d'une opération de meulage des bords. Cette distinction est importante lors de la sélection de l'outil de meulage approprié et de la définition des paramètres de traitement.
Les exigences d'usinage peuvent également varier en fonction du matériau de la plaquette. Le silicium et le SiC, par exemple, ont des caractéristiques mécaniques différentes, les conditions de broyage ne peuvent donc pas être automatiquement transférées d'un matériau à un autre.
Le meulage des bords des plaquettes et le chanfreinage des bords des plaquettes sont étroitement liés, mais ils décrivent différents aspects du traitement des bords.
Le meulage des bords fait plus largement référence à l'opération de meulage effectuée autour du périmètre de la tranche. L'objectif peut inclure l'enlèvement de matière, la mise en forme des bords, l'amélioration de la surface et le contrôle du profil.
Le chanfreinage fait plus spécifiquement référence à la création ou à l'affinement d'une transition biseautée entre deux surfaces. Dans le traitement des tranches, cela peut impliquer de former un bord angulaire défini plutôt que de laisser un coin pointu.
Les deux opérations peuvent donc se chevaucher. Une meule peut être utilisée pour effectuer l'usinage requis pour créer un bord de plaquette chanfreiné, mais toutes les opérations de meulage de bord ne doivent pas être décrites uniquement comme un chanfreinage.
Cette distinction est utile lorsque l’on discute des exigences en matière d’outils de meulage. Si l'exigence principale est un profil de bord spécifique, la géométrie des roues et le contrôle dimensionnel deviennent particulièrement importants. Si l’exigence principale est l’élimination des bords endommagés ou des matériaux irréguliers, la qualité de la surface et l’enlèvement contrôlé du matériau peuvent faire l’objet d’une plus grande attention.
Les meules fournissent l’action abrasive nécessaire pour éliminer la matière du bord de la plaquette. Pour les applications de semi-conducteurs, la meule doit permettre une coupe contrôlée tout en conservant une qualité dimensionnelle et de surface appropriée.
L'abrasif diamanté est couramment utilisé pour les applications exigeantes de meulage de semi-conducteurs, car l'abrasif peut traiter efficacement les matériaux durs. Cependant, le type d’abrasif ne détermine pas à lui seul les performances d’une meule de chant.
Plusieurs caractéristiques de la roue affectent le résultat de l'usinage.
La taille des grains influence l’équilibre entre l’enlèvement de matière et l’état de surface. Un abrasif relativement grossier peut permettre un enlèvement de matière plus important, tandis que des conditions abrasives plus fines sont généralement plus adaptées lorsque la qualité de surface et une finition contrôlée deviennent plus importantes.
Le grain approprié dépend donc de l'étape de traitement, du matériau de la plaquette, de la géométrie des bords requise et des exigences de surface.
La structure de la meule affecte la manière dont les grains abrasifs interagissent avec la pièce et la manière dont les débris de meulage sont éliminés de la zone de contact. Une structure appropriée peut aider à maintenir des conditions de broyage stables et à réduire les problèmes causés par une charge excessive.
La structure de la meule doit être prise en compte avec les grains abrasifs et les conditions réelles de traitement plutôt que sélectionnée indépendamment.
Le meulage des bords nécessite souvent que la meule interagisse avec une partie relativement petite et spécifique de la tranche. La géométrie des roues doit donc correspondre au profil de bord requis.
Lorsque le profil cible est étroitement contrôlé, même de petites différences dans la géométrie de la roue ou dans l'état de l'outil peuvent affecter la forme du bord résultant.
Pour une discussion plus large sur la sélection des meules pour les applications de plaquettes semi-conductrices, reportez-vous à Comment choisir une meule pour le traitement des plaquettes semi-conductrices .
Plusieurs conditions de processus peuvent affecter la cohérence du meulage des bords des plaquettes :
Ces facteurs sont interconnectés. La modification d'un paramètre peut affecter la charge exercée sur la roue et la qualité du bord usiné. Pour cette raison, le meulage des bords des tranches doit être contrôlé comme un processus complet plutôt que par le réglage d’un seul paramètre isolément.
L'amélioration de la qualité du meulage des bords commence par l'adaptation de l'outil de meulage aux exigences réelles du traitement des plaquettes.
Tout d’abord, le matériau de la plaquette doit être identifié avant de sélectionner l’abrasif et la granulométrie. Une condition de meulage adaptée à un matériau de plaquette peut ne pas produire le même résultat sur un autre matériau.
Deuxièmement, le profil de bord requis doit être clairement défini. La meule doit fournir la géométrie de contact appropriée afin que le profil requis puisse être produit de manière cohérente.
Troisièmement, les paramètres de meulage doivent être contrôlés en fonction des exigences d’enlèvement de matière et de l’objectif de qualité de surface. Une profondeur de meulage ou une vitesse d'avance excessives peuvent augmenter la force de meulage et contribuer à l'apparition de défauts de bord, tandis que des conditions trop conservatrices peuvent réduire l'efficacité du traitement.
Quatrièmement, l’état des roues doit être surveillé pendant la production. À mesure que la surface abrasive change au cours de l'utilisation, le comportement de coupe et l'enlèvement de matière peuvent également changer. Une inspection régulière permet de maintenir des conditions de traitement plus cohérentes.
Enfin, le bord fini doit être inspecté par rapport à la géométrie et à l'état de surface requis. L’inspection dimensionnelle et l’inspection de surface peuvent aider à identifier les changements de processus avant qu’ils ne se transforment en problèmes de production plus importants.

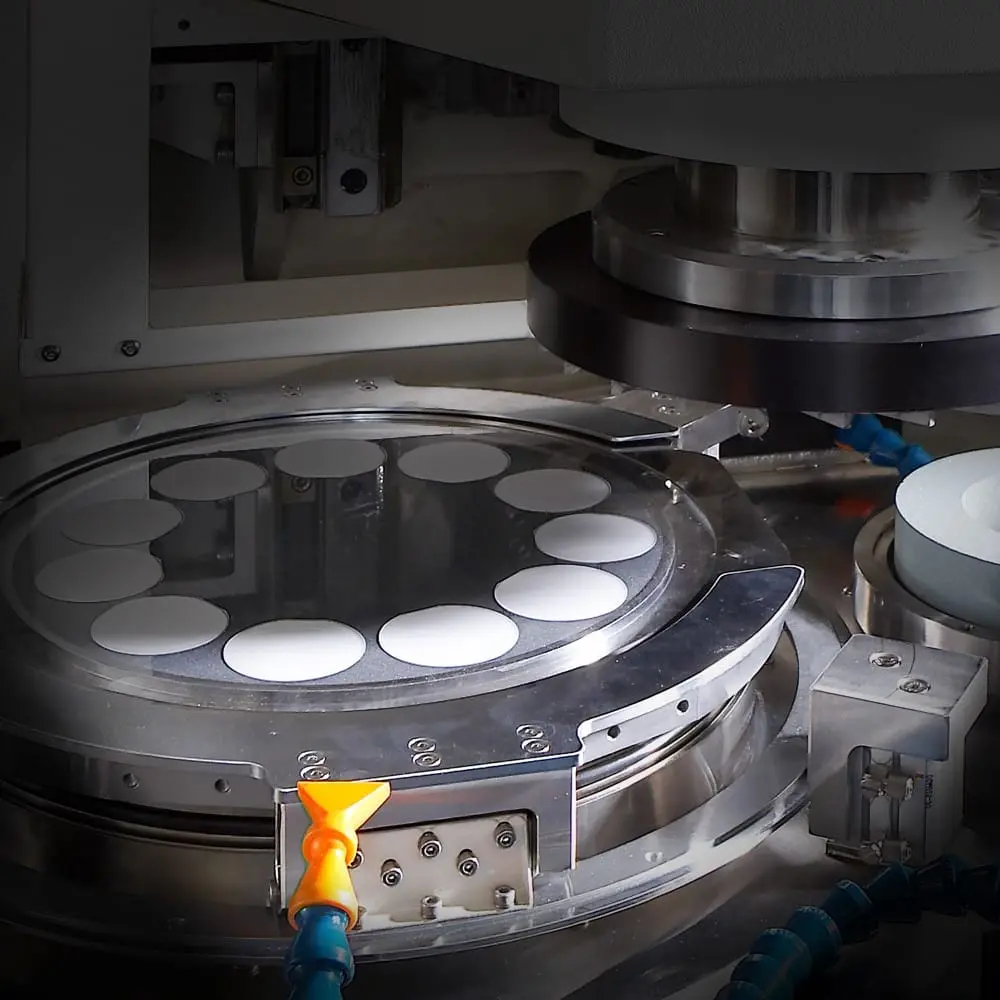

Pour plus d'informations sur les défauts des plaquettes liés au meulage, les dommages à la surface de l'article lors du meulage des plaquettes expliquent comment la force de meulage, les conditions abrasives, l'usure des outils et les paramètres du processus peuvent affecter la qualité de la surface des plaquettes.
La sélection de la meule doit commencer par les exigences de traitement plutôt que par les seules spécifications de la meule.
| Facteur de sélection | Ce qu'il faut considérer |
|---|---|
| Matériau de la plaquette | Dureté, fragilité et caractéristiques de meulage de la plaquette |
| Géométrie des bords | Chanfrein, profil, dimensions et zone de contact requis |
| Exigence de surface | Finition des bords requise et niveau acceptable de défauts de surface |
| Conditions de traitement | Vitesse de meulage, vitesse d'avance, profondeur de meulage et capacité de l'équipement |
Pour le meulage des bords des plaquettes de silicium, la meule doit permettre un enlèvement de matière stable sans augmenter inutilement les dommages aux bords. Pour les matériaux plus durs tels que le SiC, l'outil de meulage et les conditions de processus nécessitent une plus grande attention car le matériau impose de plus grandes exigences en matière d'usinage abrasif.
L’étape de broyage compte également. Un processus axé sur un enlèvement de matière plus important peut nécessiter des conditions abrasives différentes de celles d'une opération de finition où la qualité de la surface des bords et le contrôle dimensionnel sont la priorité.
En pratique, la sélection des meules doit donc prendre en compte ensemble le matériau de la plaquette, le profil du bord cible, l'équipement de traitement et les exigences de qualité.
Le matériau des plaquettes a une influence directe sur le comportement au meulage. Le silicium et le carbure de silicium ne réagissent pas de la même manière à l'usinage abrasif, même lorsque la même méthode générale de meulage est utilisée.
Le SiC présente des caractéristiques de dureté et de fragilité élevées, ce qui peut rendre l'enlèvement de matière plus exigeant et augmenter le besoin de conditions de meulage contrôlées. La sélection des outils, le grain abrasif, la profondeur de meulage, la vitesse d'avance et l'état de la meule nécessitent tous une attention particulière.
Ceci est cohérent avec les défis abordés dans le meulage des plaquettes SiC , où la dureté des matériaux, la fragilité, l'usure des outils et les dommages de surface sont des facteurs de processus importants.
Le point important est que le meulage des bords des plaquettes ne doit pas être traité comme un processus universel avec un ensemble fixe de paramètres. Les propriétés des matériaux et les exigences en matière de bords doivent être prises en compte avant de définir les conditions de meulage.
La géométrie des bords détermine la façon dont la meule entre en contact avec la tranche. Une simple opération d'enlèvement des bords et un chanfrein défini avec précision peuvent nécessiter différentes géométries de meule et conditions de processus.
La roue doit fournir un contact suffisant avec la zone cible tout en évitant tout contact inutile avec les surfaces de tranche adjacentes. Cela devient particulièrement important lorsque le profil de bord a des exigences dimensionnelles strictes.
La géométrie des roues doit également rester stable pendant la production. Les modifications provoquées par l'usure peuvent altérer progressivement le profil usiné même lorsque les réglages de la machine restent inchangés.
Pour cette raison, les fabricants doivent évaluer à la fois la géométrie initiale de la meule et son comportement tout au long de sa durée de vie lors de la sélection d'une solution de meulage.
Avant de démarrer la production, plusieurs exigences de base doivent être clairement définies :
Des exigences claires facilitent la sélection d'une meule appropriée et l'établissement de conditions de traitement stables. Ils permettent également de déterminer si un changement dans la qualité des bords provient de l'outil, des paramètres, du matériau ou de l'équipement.
Le meulage des bords d’une tranche est un processus de meulage de précision qui enlève et façonne le matériau autour du bord extérieur d’une tranche semi-conductrice. Il est utilisé pour contrôler la géométrie des bords, l’état de la surface et la transition entre la surface et le périmètre de la tranche.
Le bord de la tranche est plus sensible aux irrégularités et aux dommages mécaniques que la surface centrale de la tranche. Le meulage des bords permet de produire un profil de bord contrôlé et un état de surface plus cohérent pour le traitement et la manipulation ultérieurs des tranches.
Le meulage des bords de la tranche décrit l'opération de meulage plus large autour du périmètre de la tranche, tandis que le chanfreinage fait spécifiquement référence à la formation ou à l'affinage d'un bord biseauté. Le chanfreinage peut donc être une application du meulage des bords d’une plaquette.
La meule appropriée dépend du matériau de la plaquette, de la géométrie des bords, des exigences de qualité de surface, de l'équipement et des conditions de traitement. Les outils de meulage diamantés peuvent être utilisés pour les applications exigeantes de plaquettes de semi-conducteurs, mais les grains abrasifs, la géométrie des meules et d'autres spécifications doivent être adaptés au processus réel.
Le meulage des bords des plaquettes se concentre sur une zone petite par rapport à la surface principale de la plaquette, mais importante pour la géométrie de la plaquette et la cohérence du traitement. Le processus peut éliminer les matériaux irréguliers des bords, former des profils contrôlés, affiner les zones chanfreinées et améliorer l'état de la surface des bords.
Le succès du meulage des bords ne dépend pas seulement de la meule elle-même. Le matériau de la plaquette, la géométrie des bords, les grains abrasifs, la structure de la meule, les paramètres de meulage, la compatibilité des équipements et l'état de l'outil influencent tous le résultat final.
Pour les fabricants de plaquettes semi-conductrices, définir d'abord les exigences en matière de traitement des bords, puis adapter l'outil de meulage et les conditions de processus à ces exigences constitue une base pratique pour un meulage des bords des plaquettes stable et reproductible.
